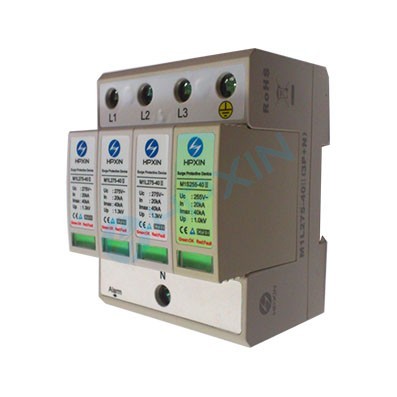

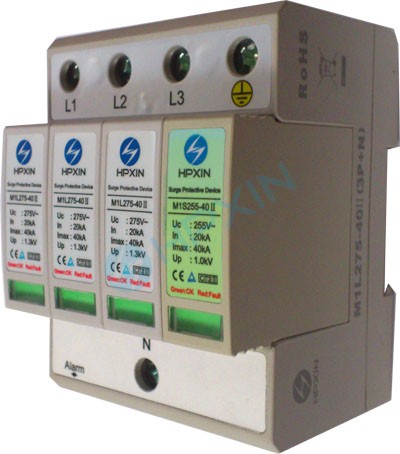

電源防雷器 M1L275-40II(3P+N)
電源防雷模塊 （II類-8/20μs）
一、產品描述：
該產品內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，電涌保護模塊可獨立更換，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控電涌保護器狀態。
二、產品特點：
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、35mm標準導軌安裝

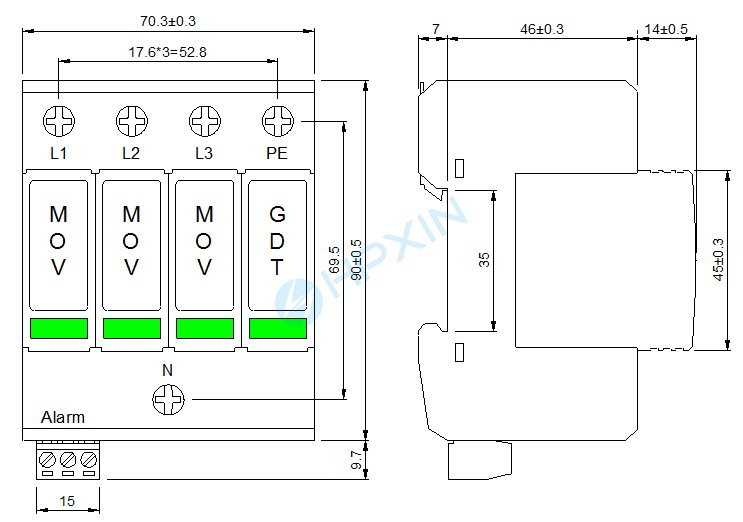

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | M1L275-40Ⅱ(3P+N) |
標稱工作電壓-Un | 230VAC |
額定工作頻率 | 48~62Hz |
最大持續運行電壓-Uc | 275V(L-N)/255V(N-PE) |
標稱放電電流-In(8/20μs) | 20kA(L-N;N-PE) |
最大放電電流-Imax(8/20μs) | 40kA(L-N;N-PE) |
電壓保護水平-Up(In) | ≤1.3kV(L-N)/≤1.0kV(N-PE) |
暫時過電壓(TOV)特性-UT | 392V/5sec (L-N), |
暫時過電壓故障特性(TOV) | 1200V/200ms(N-PE) |
耐受短路電流 | 25kArms |
前置熔斷器 | 125AgL |
端子接線范圍 | 1.5 mm2~25mm2(柔性) /35mm2(剛性) |
告警端口最大工作電流 | 250V/0.5A(AC)0.1A(DC); 125V/1A(AC)0.5(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
